سیستم توزیع 20 کیلوولت (20kv) – خطوط هوایی و زمینی:

شبکه‌های توزیع 20 کیلوولت نقش حیاتی در انتقال انرژی از پست‌های توزیع به ترانسفورماتورهای محلی (مانند 20kv/400v) دارند. این سیستم به دو روش هوایی (Overhead) و زمینی (Underground) اجرا می‌شود که هر کدام مزایا و معایب خاص خود را دارند.
کاربردها:
– مناطق روستایی و کم‌تراکم
– حاشیه شهرها و جاده‌ها
– مکان‌هایی با محدودیت بودجه

اجزای اصلی:

عنصرجنس/نوعوظیفه
تیرهاچوبی، بتنی، فولادینگهداری هادی‌ها و تجهیزات
هادی‌هاAAC, AAAC, ACSRانتقال جریان الکتریکی
مقره‌هاچینی، پلیمر، شیشهعایق‌بندی و نگهداری هادی‌ها
صاعقه‌گیرمیله یا سیمیحفاظت در برابر رعد و برق
تجهیزات حفاظتیفیوز، ریکلوزر، سکسیونرقطع مدار در مواقع خطا

مزایا:
✅ هزینه پایین نصب و نگهداری
✅ نصب سریع‌تر نسبت به خطوط زمینی
✅ تعمیرات آسان‌تر به دلیل دسترسی مستقیم
معایب:
❌ آسیب‌پذیری در برابر باد، یخ‌زدگی و طوفان
❌ نیاز به حریم ایمنی** (فاصله از درختان و سازه‌ها)
❌ تأثیر منفی بر زیبایی شهری

زمینی2

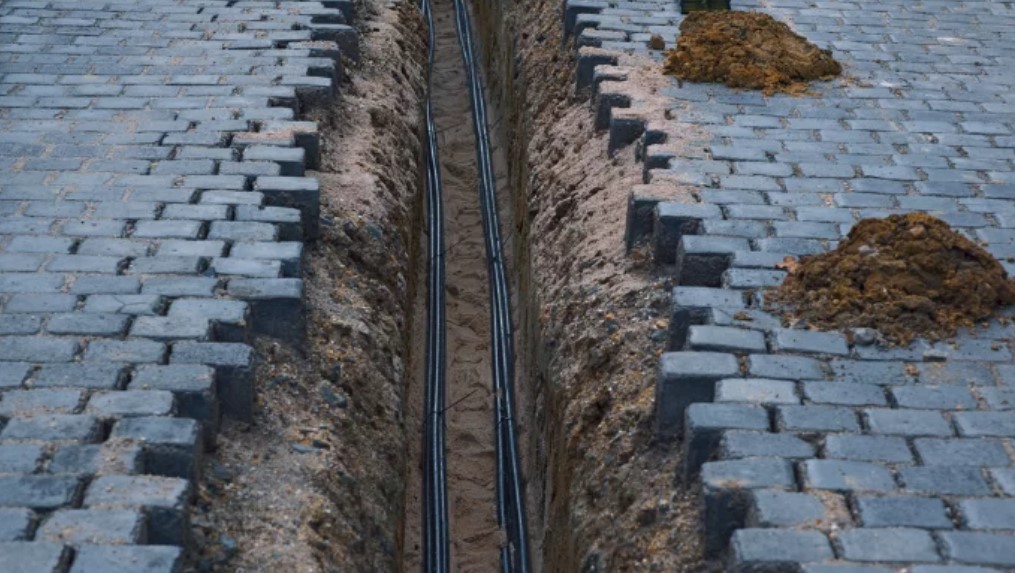

2. خطوط زمینی 20kv (Underground Cables – UG
کاربردها:
– مناطق شهری و پرتراکم
– مراکز تجاری و تاریخی
– مکان‌های با الزامات ایمنی بالا
اجزای اصلی:

عنصرجنس/نوعوظیفه
کابل‌هاXLPE یا PVCانتقال جریان با عایق‌بندی بالا
ترانشه/داکتبتن، پلی اتیلنمسیرگذاری ایمن کابل‌ها
مفصل‌هااتصالات مخصوصاتصال کابل‌ها در مسیر
پست‌های زمینیمحفظه‌های فلزی یا بتنیتبدیل ولتاژ و توزیع انشعابات

مزایا:
✅ ایمنی بسیار بالا (عدم تماس با عموم)
✅ مقاومت عالی در برابر شرایط جوی
✅ عدم اشغال فضای بصری و حریم شهری
معایب:
❌ هزینه بالای اجرا و تعمیر
❌ زمان‌بر بودن عیب‌یابی و تعمیرات
❌ نیاز به تجهیزات ویژه برای نصب

مقایسه کلی:

پارامتر

خطوط هوایی

خطوط زمینی

زمان اجرا

 500-800 متر در روز

100-200 متر در روز

هزینه اجرا

پایین

بیشتر

عمر مفید

25-30 سال

40-50 سال

تلفات فنی

3-5%

1-2%

دسترسی

آسان

نیاز به حفاری مجدد

دسترسی

آسان

نیاز به حفاری مجدد
